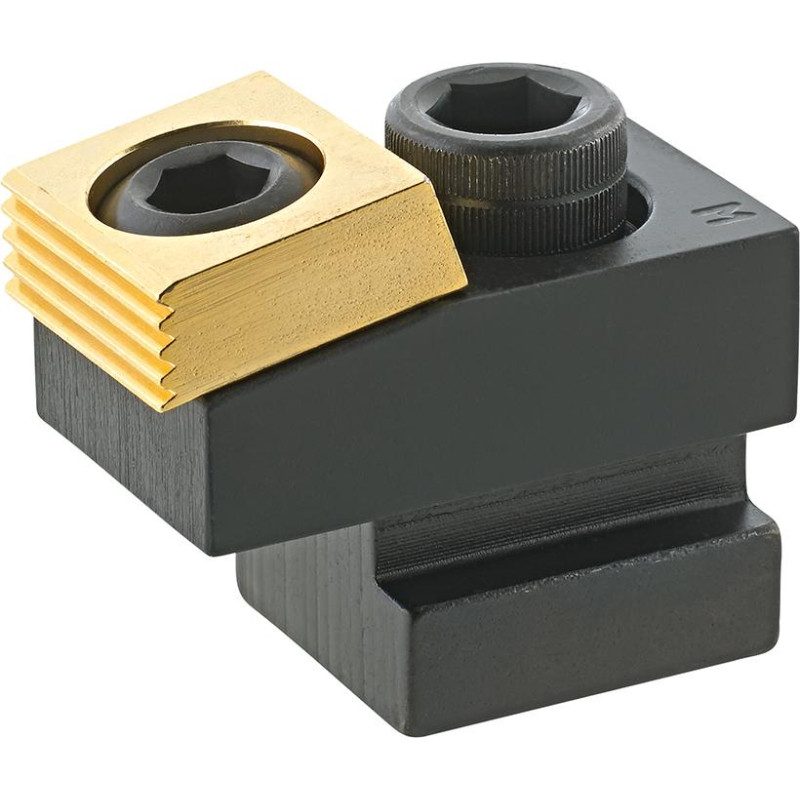

Crampon plaqueur pour dis positif de serrage rainur e en t 18 mitee-bite

Crampon plaqueur avec vis à excentrique

Système de serrage universel pour toutes formes de pièces à usiner, par ex. angulaires, obliques, concaves ou convexes.

Modèle : la particularité de ce dispositif de serrage est la vis en acier (résistance 10.9) avec tête excentrique. L'excentrique produit le mouvement de serrage pour une force de serrage très élevée. Une rondelle six pans en laiton sert d’élément de serrage.

Applications : en utilisant des goupilles de butée et 1 ou 2 vis de serrage, il est possible de serrer toutes les pièces à usiner de n’importe quelle forme. Le faible encombrement permet l’usinage de la surface de la pièce à usiner sans problèmes. Ainsi, la position des brides de serrage ne doit pas être prise en compte dans la programmation CN. De plus, le faible encombrement permet d’avoir un plus grand nombre de pièces par montage. Les crampons de serrage peuvent également servir de butée.

Modèle : avec tasseau pour rainure en T traité et plaque de bridage trempée.

Applications : il est possible de tourner la plaque de bridage de manière à serrer les pièces déjà usinées sur l’arête lisse sans les endommager. De plus, les pièces sciées, forgées ou les pièces en fonte moulée peuvent être serrées sur l’arête dentée. L'effet de plaquage immobilise la pièce à usiner sur le support. La plaque de bridage s'adapte à l'angle de la pièce, c'est-à-dire que celle-ci n'a pas besoin d’être à angle droit.
