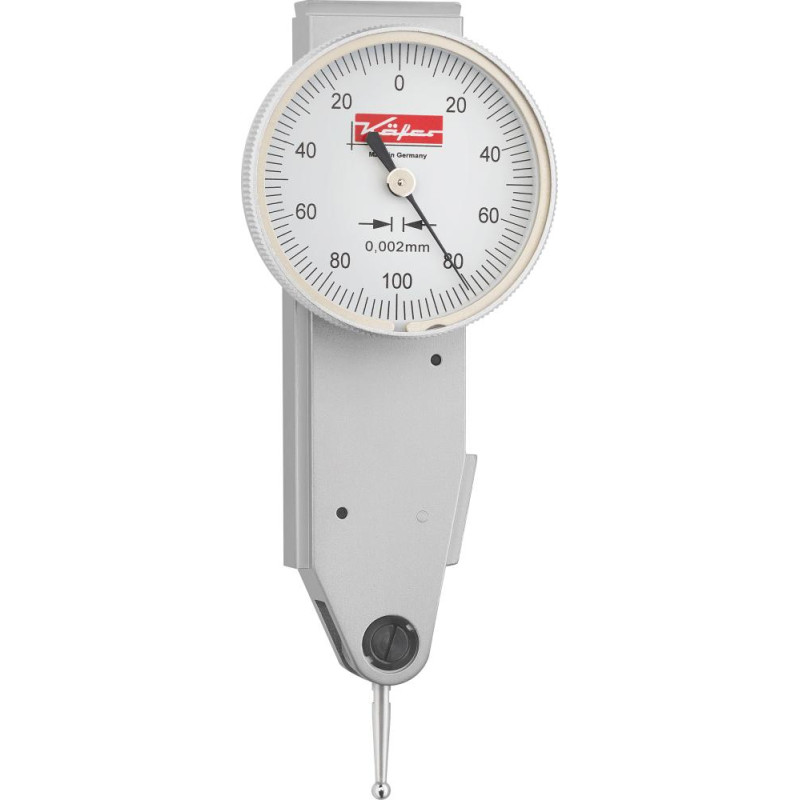

Comparateur à palpeur orientable 0,2mm b /40mm käfer

Comparateur, Käfer, forme B

Modèle : boîtier chromé pour protéger les glissières en queue d’aronde, résistant aux chocs, tige du palpeur montée sur roulements à bille de précision, mécanismes de mesure montés sur rubis, commutation automatique du sens de mesure, boîtier avec trois glissières en queue d’aronde fraisées et destinées à recevoir la queue d’emmanchement (Ø 8 mm h6), touche de mesure M1,6 avec bille en carbure de 2 mm de Ø, bague extérieure en métal pivotante. Livraison avec clé dans un coffret en plastique.

Applications : pour le contrôle de la concentricité des arbres et douilles, le centrage d’alésages, l’alignement de surfaces et le contrôle du parallélisme.

Forme A = touche de mesure orientable perpendiculairement à l’échelle graduée à 240°.
Forme B = touche de mesure orientable parallèlement à l’échelle graduée à 240°.
Forme C = touche de mesure orientable à l’arrière de l’échelle graduée à 240°.

Remarque : touches de mesure adaptées M1,6.
